首页>> 产品展示>> RFN 片式微波负载电阻ALN
RFN 片式微波负载电阻ALN
  产品说明



RFN片式微波电阻器AlN

RFN Chip microwave resistors AlN

      特征 features

终端负载电阻器,使用在具有高功耗的高频电路中,安装在适当的散热器上,在高频功率下具有低的驻波比。
该产品符合环保RoHS要求。

These high power devices are designed to dissipate power in R.f.Circuits when mounted to an appropriate heat sink. The terminatons provide a low VSWR under maximum power condition. RoHS conformity with the requirements of environmental protection.

      材料

基片:       氮化铝       Substrate:AlN ceramic

盖板:       氧化铝       Cover:Alumina ceramic

导电膜:     厚膜         Resistive element:  Thick film

引出带:     镀锡(银 金)铜带   Terminal tensile:Copper Sn (Ag  Au)

散热片:     铜镀镍    Mounting flange:Copper of planting nickel

●技术说明 TECHNICAL SPECIFICATIONS

标称阻值  (Resistance value)         50Ω

阻值精度  (Resistance tolerance)     ±2%

工作频率  (Frequency)                DC-3GHz

驻波比    (VSWR)                    1.151

工作温度  (Work temperature)        -55~ 125

      尺寸 Size

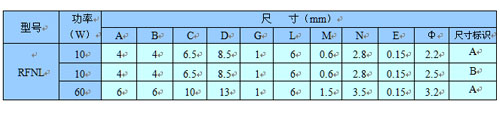

RFNL



外形尺寸 DIMENSIONS

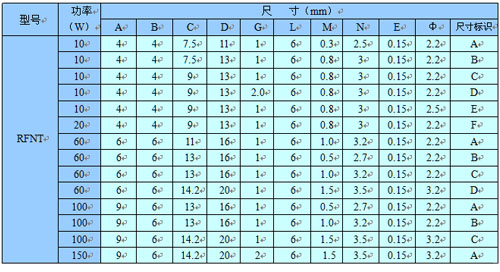

RFNT



外形尺寸 DIMENSIONS

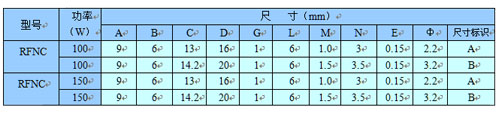

RFNC





     ●      外形尺寸 DIMENSIONS

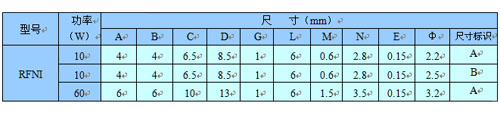

RFNI



     ●      外形尺寸 DIMENSIONS
