首页>> 产品展示>> RFG 片式微波负载电阻
RFG 片式微波负载电阻
  产品说明





RFG片式微波电阻器

RFG Chip microwave resistors

特征 featires

终端负载电阻器,使用在具有高功耗的高频电路中,安装在适当的散热器上,在高频功率下具有低的驻波比。

These high power devices are designed to dissipate power in R.f.Circuits when mounted to an appropriate heat sink. The terminatons provide a low VSWR under maximum power condition.

      材料

基片:   氧化铍           Substrate:Berylium Oxide ceramic

盖板:   氧化铝           Cover:Alumina ceramic

导电膜: 厚膜             Resistive element:Thick film

引出带: 镀锡(银,金)铜带 Terminal tensile:Copper Sn (Ag  Au)

散热片: 铜镀镍           Mounting flange:Copper of planting nickel

●技术说明 TECHNICAL SPECIFICATIONS

标称阻值                               50Ω

阻值精度                               ±2%

工作频率                               DC-3GHz

驻波比                                 1.15:1

工作温度(Work temperature)                  -55~125℃

      尺寸 Size

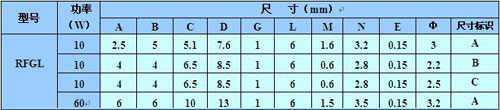

RFGL



 ● 外形尺寸 DIMENSIONS

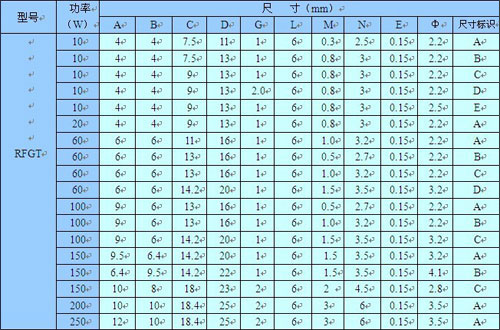

RFGT



外形尺寸 DIMENSIONS

RFGX



 ●外形尺寸 DIMENSION

RFGI



 ● 外形尺寸 DIMENSIONS

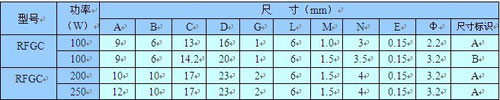

RFGC





●外形尺寸 DIMENSIONS
